Что такое статический расчет в алюминиевых светопрозрачных конструкциях и чем он не является ?

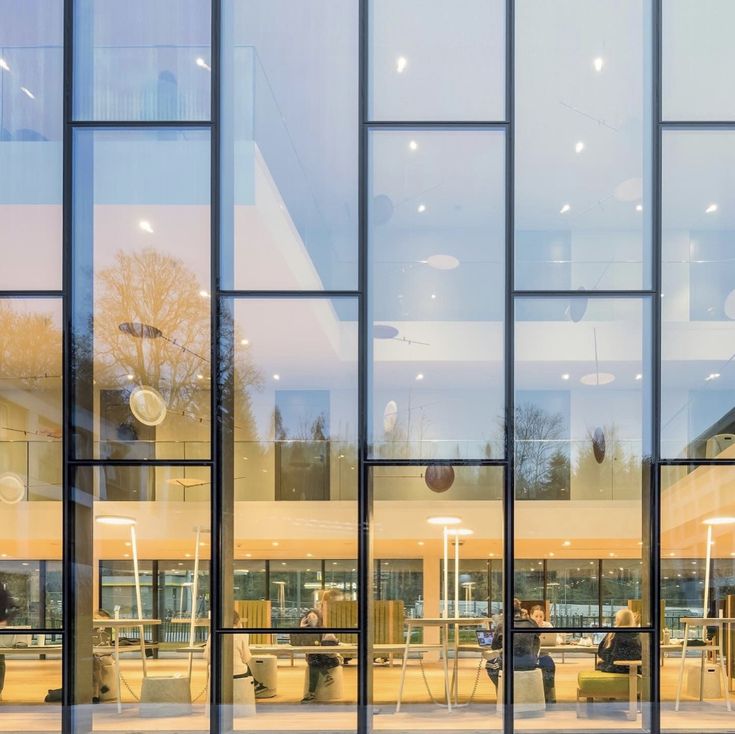

Алюминиевые светопрозрачные конструкции являются одним из ключевых элементов архитектурной оболочки современных зданий. Ветровые нагрузки, температурные изменения и перемещения основной конструкции воспринимаются именно этим слоем. Поэтому при проектировании фасада необходимо правильно учитывать, где возникают нагрузки, как они распределяются между элементами и каким образом через узлов передаются на основную конструкцию здания.
В отрасли расчет фасадной статики зачастую сводится к выбору профилей по каталожным таблицам и готовым Excel-файлам с формулами. Во многих компаниях эти работы выполняются техническим персоналом или операторами чертежей, не имеющими полноценной статической подготовки, а подбор сечений производится лишь на основании значений момента инерции Ix из каталогов профилей. Хотя такой подход стал привычной практикой, он не отражает реального поведения фасадной системы.
Первым шагом статического расчета фасада является правильное понимание геометрии проекта. Высота здания, изломы фасада, выступы и отступы напрямую влияют на распределение ветровой нагрузки. В высотных зданиях отдельно оцениваются угловые зоны и зоны пикового давления. По этой причине во многих проектах используются ветровые симуляции, по результатам которых определяются нагрузки, воздействующие на элементы фасада. Передача нагрузок начинается со стеклянных панелей. Давление ветра, воздействующее на поверхность стекла, превращается в реакции по краям панели. Эти реакции через стекольные опоры точечно передаются на горизонтальные ригели, далее — на вертикальные несущие элементы и через кронштейны передаются на основную конструкцию здания. Многие фасадные компании до сих пор рассматривают стекло как одиночный поверхностный элемент и считают достаточным применение критериев расчета короткой и длинной стороны панели. Однако стеклянные и панельные поверхности, воспринимающие ветровую нагрузку, должны анализироваться путем разбиения на конечные элементы. Поскольку стеклянные панели работают внутри рамной системы, при моделировании необходимо корректно задавать передачу нагрузок на элементы рамы. При разбиении поверхностей следует учитывать передачу нагрузок на профильные элементы, чтобы правильно оценивать изгибающие моменты и напряжения в профилях.
В расчетах, выполняемых на основе упрощенных предположений, происходит лишь формальное назначение сечений без полного понимания структурного поведения системы. В расчете фасада важно не просто выбрать один профиль, а правильно оценивать результаты расчёта путь передачи нагрузок через стекло, ригели, стойки и кронштейны к несущей конструкции здания. В узлах крепления кронштейнов проверяются местное смятие и устойчивость элементов, несущая способность сварных швов на растяжение и срез, а также расчет болтовых соединений. Для предотвращения риска ослабления крепежа применяются контргайки или аналогичные самоблокирующиеся решения. Конструкции скользящих опор и предусмотренные в узлах монтажные степени свободы имеют большое значение для корректной работы системы.
Поведение горизонтальных ригелей также должно внимательно анализироваться. Поскольку нагрузки от стекла через опоры передаются на ригели точечно, в этих элементах могут возникать крутильные эффекты и вращения. При недостаточной жесткости в ряде фасадных систем можно наблюдать определенное вращение горизонтальных ригелей. В некоторых решениях такие явления пытаются скрыть различными вариантами соединений между горизонтальными и вертикальными профилями. Особенно в узлах с применением прокладок подобные зазоры могут быть замаскированы. Однако в корректно спроектированном стыке такие зазоры возникать не должны. В прямых Т-образных стыках при контроле на строительной площадке зазоры более 0.25–0.50 мм не должны допускаться.
В странах с высокой сейсмической активностью, таких как Турция, перемещения здания являются важным параметром при проектировании фасадов. Проверки базовой поперечной силы, выполняемые для колонн основной конструкции при расчете на сейсмические воздействия, не применяются напрямую к фасадным элементам. Фасадные системы оцениваются на основании горизонтальных перемещений, полученных в результате сейсмического анализа основной конструкции. Поэтому основным параметром при проектировании являются межэтажные относительные смещения и способность соединительных узлов воспринимать эти перемещения. С другой стороны, климатические условия также играют определяющую роль в проектировании фасадов. Особенно в регионах с большими температурными перепадами, таких как Россия, необходимо учитывать эффекты теплового расширения и сжатия. Вертикальные несущие профили системы под действием собственного веса и температурных изменений удлиняются и укорачиваются. Поэтому узлы профилей и подвижные кронштейны предусматриваются таким образом, чтобы компенсировать эти перемещения.
В некоторых проектах большие пролеты, зоны входных групп, лобби или этажей пентхаусов решаются с использованием вторичных стальных несущих конструкций. В таких случаях работа креплений и заданные элементам в расчетной модели степени свободы напрямую влияют на распределение внутренних усилий. При этом выбор стальных элементов чрезмерно больших сечений лишь для прохождения расчета также не является правильным подходом. Использование сечений значительно выше требуемых коэффициентов безопасности приводит к увеличению постоянных нагрузок на здание, росту стоимости и нерациональному расходу материалов.
Статический расчёт алюминиевых светопрозрачных конструкций — это инженерная дисциплина, в которой совместно рассматриваются ветровые и сейсмические нагрузки, перемещения основной конструкции здания, работа кронштейнов, конструктивные узлы, температурные деформации и комбинации нагрузок. Совместная оценка всех этих параметров является базовым условием для выполнения корректного статического анализа и правильного подбора элементов конструкции.
Просчёты в оценке стоимости и конструктивные реалии алюминиевых вентфасадов в строительстве России
В последние годы в проектах алюминиевых вентфасадов генеральные подрядчики нередко применяют модель разделения работ с целью снижения бюджета. Рабочая документация разрабатывается поставщиком системы. Материалы и комплектующие также поставляются тем же производителем.
Здесь возникает принципиальный момент.
Проектирует тот же, кто продаёт материал. В такой конфигурации увеличение объёма профилей, кронштейнов, соединительных элементов и аксессуаров объективно находится в коммерческих интересах поставщика. Под предлогом «конструктивной необходимости» в проект могут быть включены дополнительные кронштейны, промежуточные профили, усилители и соединения.На уровне деталей это выглядит обоснованно. Однако система может становиться избыточно тяжёлой и конструктивно усложнённой. Генеральный подрядчик не всегда способен провести глубокий инженерный анализ степени оптимизации. Быстро выполненная документация и движение по графику воспринимаются как эффективное управление процессом. Создаётся ощущение экономии.
Но система при этом не обязательно является действительно оптимизированной. Далее монтаж передаётся отдельному монтажному подрядчику. В проектах с жёсткими сроками работы часто распределяются между несколькими бригадами. На этом этапе инженерный контроль ослабевает. Фокус смещается на объём и скорость. Поведение системы, температурные деформации и целостность узлов отходят на второй план.
Проблемы, как правило, проявляются уже в гарантийный период. Потеря плоскостности фасада. Проникновение холодного воздуха и воды внутрь здания. Ослабленные крепления или в крайних случаях смещение панелей. В итоге то, что изначально воспринималось как экономия, приводит к обратному результату. Система становится тяжелее. Узлы усложняются. Появляются переделки и дополнительные расходы. Экономия на этапе принятия решения оборачивается затратами на этапе эксплуатации. Именно это и есть реальные конструктивные реалии подобных схем. Важно отметить, что речь не о критике производителей материалов. Фасадные работы требуют комплексного подхода и чётко определённой ответственности. Материалы в любом случае приобретаются у производителей соответствующих систем; принципиальным является то, чтобы проектирование и реализация выполнялись стороной, способной обеспечить надлежащее качество решений и принять ответственность за результат.
Шаблонное проектирование, копируемые узлы, деформированные фасады:

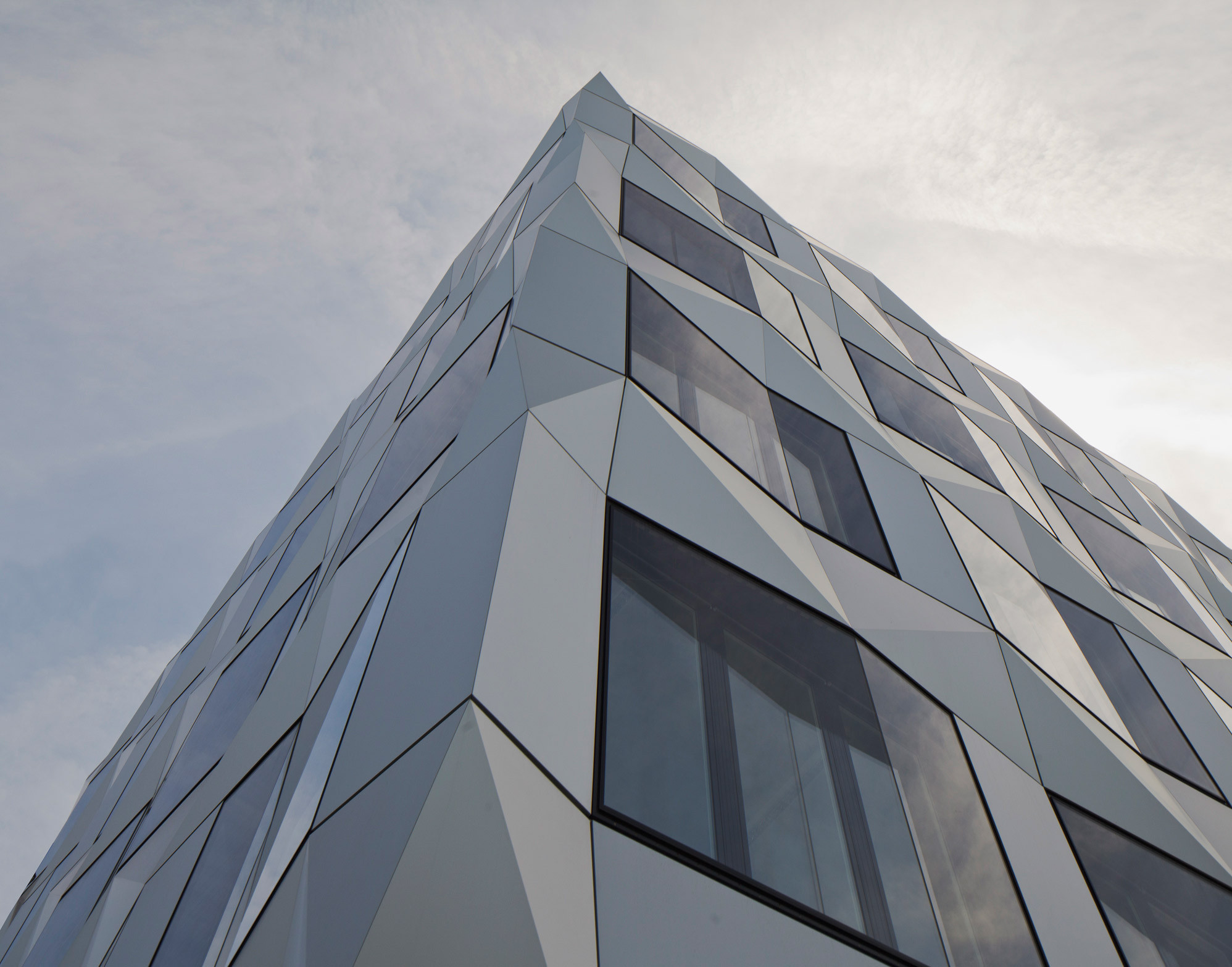

В последнее время, особенно в Московском регионе, в архитектурных решениях новых проектов всё чаще применяются алюминиевые панели, перекрывающие высоту этажа одной деталью. В высотных жилых комплексах с увеличением размеров панели поведение системы становится значительно более чувствительным. Ветровая нагрузка носит динамический характер. Колебания повторяются, и при определённых условиях может возникать резонанс.
В панелях, работающих как единый элемент, при росте амплитуды вибрации в узлах крепления появляется циклическая нагрузка. Особенно в заклёпочных соединениях материал панели может деформироваться вокруг отверстия, что со временем приводит к ослаблению креплений. Эти риски должны учитываться на стадии проектирования. Если фасадный подрядчик не анализирует совместную работу панели, подсистемы и крепёжных узлов, решение часто принимается по принципу каталожного продукта и типовых шаблонов. Готовые узлы не гарантируют одинакового поведения системы в каждом проекте. Дополнительные усиления, вводимые в процессе монтажа, часто выполняются без полноценного расчёта. Это меняет распределение усилий и может вызывать локальные концентрации напряжений.Если внутренние усиления подсистемы, жёсткость креплений и поведение панели не моделируются совместно, реальная работа системы становится непредсказуемой.
На практике ситуация выглядит так: Появляется выпучивание панели, начинаются деформации в угловых зонах, нарушается геометрия швов, фасад теряет плоскостность. Это не эстетический дефект. Это результат некорректных проектных решений. Исправление подобных проблем всегда связано с существенными затратами. Панели интегрируются в подсистему через зацепления и гибочные узлы. В процессе эксплуатации демонтаж даже одного элемента затруднён. Требуется доступ с платформы, и зачастую приходится вмешиваться в соседние панели. Фасад должен быть спроектирован так, чтобы после монтажа не требовать вмешательства.
Энергопоглощение и работа узловых соединений:
Алюминиевые вентфасады работают под действием динамических нагрузок. Проектирование должно учитывать не только размеры сечений, но и поведение соединений и способность системы гасить колебания. Соединение панели с подсистемой управляет передачей нагрузки, допуском перемещений и контролем вибрации одновременно. При использовании EPDM прокладок или корректного применения силикона узел получает контролируемую эластичность. Задача заключается в том, чтобы колебания, вызванные ветровыми частотами и другими динамическими воздействиями, гасились внутри системы.
Когда динамические воздействия не концентрируются в точках крепления, уровень напряжений снижается. Панель перемещается контролируемо, соединения не перегружаются, геометрия узлов сохраняется. Фасады, спроектированные по этому принципу, сохраняют расчётное положение и внешний вид в долгосрочной перспективе.
Герметичность и геометрическая целостность:В системах вентфасада отвод и управление водой являются частью проектного решения. Детали вентфасада и светопрозрачного фасада должны рассматриваться совместно. Если подсистема и облицовка спроектированы несогласованно, дождевая вода может распространяться внутри системы и достигать внутреннего пространства, проходя через слой теплоизоляции. Даже при корректно выполненных оконных узлах возможны протечки.
Итог:
Когда работа разделена на отдельные участки, каждый участник сосредоточен на своём объёме и сроках. Недостатки узлов, выявленные на строительной площадке, могут устраняться практическими решениями. Однако такие решения не всегда являются результатом комплексного инженерного анализа поведения системы.
Руководители могут меняться. Строительные площадки завершаются. Но здание остаётся. Фасад становится визуальной памятью здания и показателем качества проекта.
